CM-20DIS
ディスク

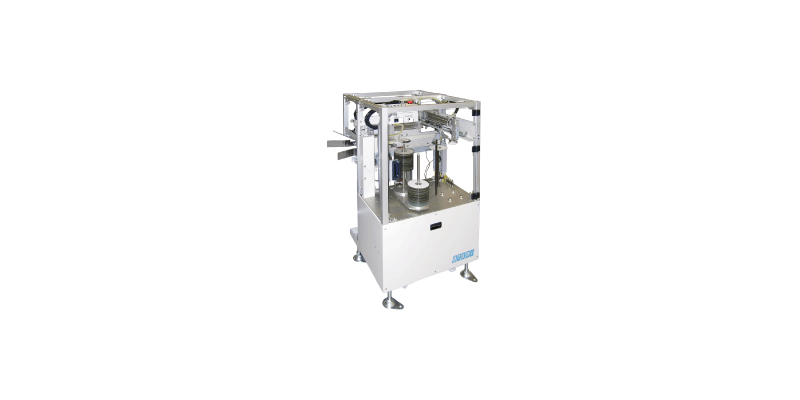

インサーターCM-20DIS Disc Inserter
主な特徴 FEATURES
オタリ「CM-20DIS」ディスク・インサーターはCM-20シリーズに属する自動DVDディスク挿入機です。上流機器（CM-20CF＋CM-20TI）から（または手作業で）コンベア供給されるタイトル紙挿入済みのトール・ケースにDVDディスクを自動挿入してコンベアに戻す動作を行います。
ディスクの供給にはスピンドルを使用し、スピンドルにはディスクを150枚ずつ、計300枚（ただしスピンドルの長さによっては100枚ずつ、計200枚）装填できます。補給は運転を停止せずに安全に行えます。
ディスク供給の自動化：DVDケーシングのディスク挿入工程を自動化。上流工程から供給されるDVDケースにディスクを自動挿入します。作業状況が確認しやすい透明カバーを採用し、万一のトラブルの際にも発見しやすい安心設計です。
スリム・ケースにも対応：CM-20シリーズは全機種スリム・ケース対応。もちろんCM-20DISでもスリム・ケースがご利用になれます。レギュラー・ケースとスリム・ケースとを切り替える際、セッティングの変更や調整等を行う必要もありません。
簡単操作：CM-20DISは、START、STOP、TURNの3ボタンのみの簡単操作。わかりやすい操作方法は誤操作の危険性を軽減するとともに、導入時の操作研修等も短時間で行えます。
300枚のディスク・スタック：ディスク供給部には150枚スタック可能な機構を採用。バックアップ・スタックの150枚とあわせて、300枚を同時にセット可能。バックアップへの切り替えは自動で行われ、連続動作を妨げることなく動作中にもディスクを補給できます。
製品仕様SPEC
| 動作速度 | 毎分20ケース |
|---|---|
| ディスク・スタック量 | 150枚×2（枚数はスピンドル長によって変わります） |
| 対応ケース仕様 | DVDトール・ケース レギュラー：191×136×15 mm、スリム：191×136×7.5 mm DVDハーフ・ケース 125×142×10.5 mm Blu-rayケース 170×135×7〜14 mm ※）ケースに反り、曲がり、変形のないこと。 |
| 対応ディスク | φ12 cmディスク |
| スイッチ類 | 電源スイッチ、液晶ディスプレイ、EMERGENCY STOPスイッチ、STARTボタン、STOPボタン、TURNTABLEボタン、COUNTER RESETスイッチ |
| 寸法 | W620×H1,170×D757 mm |
| 重量 | 78.5 kg |
| 電源および消費電力 | 単相AC 100〜240 V ±10%、50/60 Hz。100 VA以下 |
| 圧縮空気源 | 一次側空気圧＝0.5 MPa以上（ドライ・エア） |
| 圧縮空気消費量 | 最大毎分120リットル（A.N.R.） |
| 真空源 | エジェクター3基を内蔵 |
仕様は予告なく変更されることがあります。
