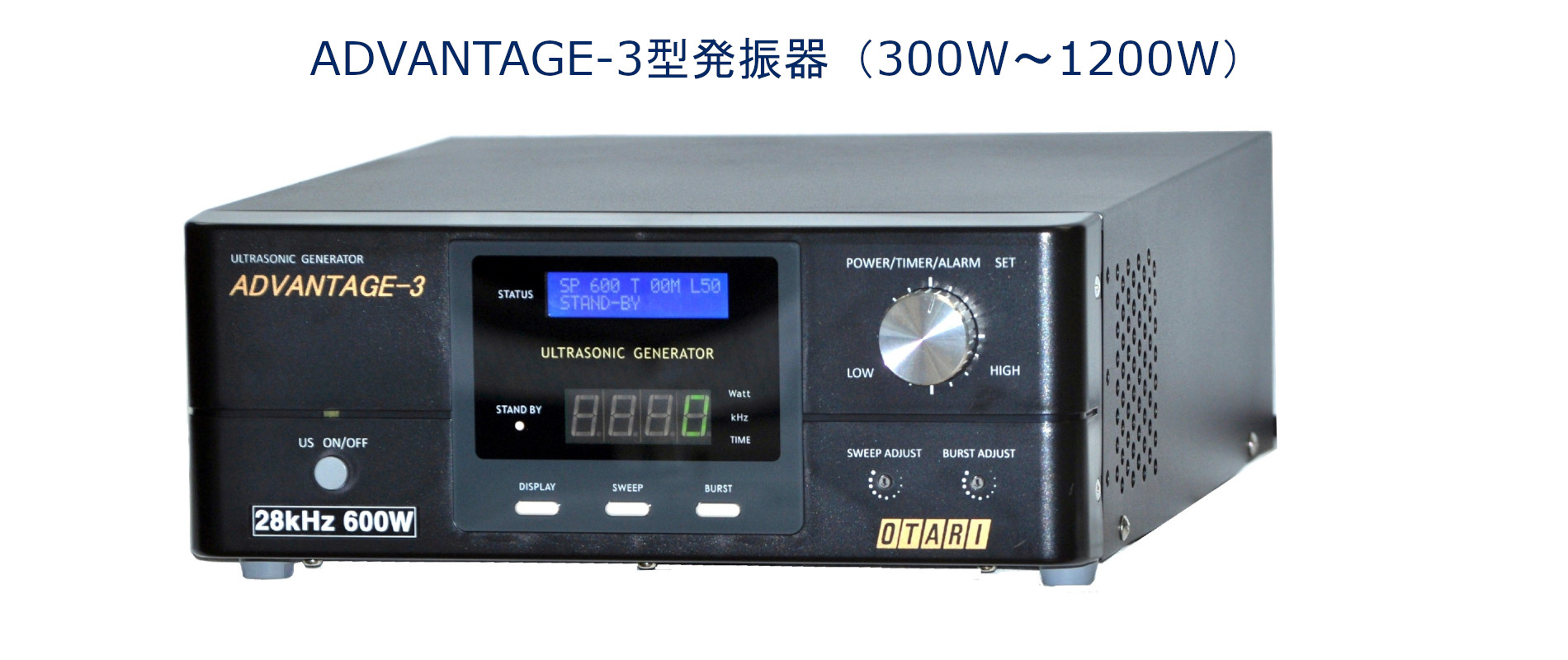

ADVANTAGE-3Ultrasonic Cleaner
主な特徴 FEATURES
オタリのADVANTAGEシリーズは最も基本的な機能を備えた、小型でコストパフォーマンスの高い超音波発振器のシリーズです。
特に需要が多い28kHzと40kHzの発振器は、洗浄槽の液深により発振周波数が最適化される、
周波数自動追尾機構と発振器の出力を一定に制御する自動出力制御の複合技術により、
常に強力な超音波出力を洗浄槽内に供給し、洗浄効果の高い洗浄システムを構築します。
更に電源に位相シフトフルブリッジ（PSFB）回路を採用し、スイッチング損失 を大幅に低減させることにより、小型で軽量な発振器を実現しています。
現状の洗浄機に満足しない方、より強力で安価な洗浄機をお望みの方は是非一度お試しください。
(NOTE)
１．この発振器は、振動子とのマッチング調整が不要な為に振動子交換時の調整は不要です。
２．このシリーズの中の28kHz、40kHzの発振器は総務省指定の「型式指定」取得済みです。（購入後の申請不要）
３．CEマーク規格適合品です。
機能紹介FUNCTION

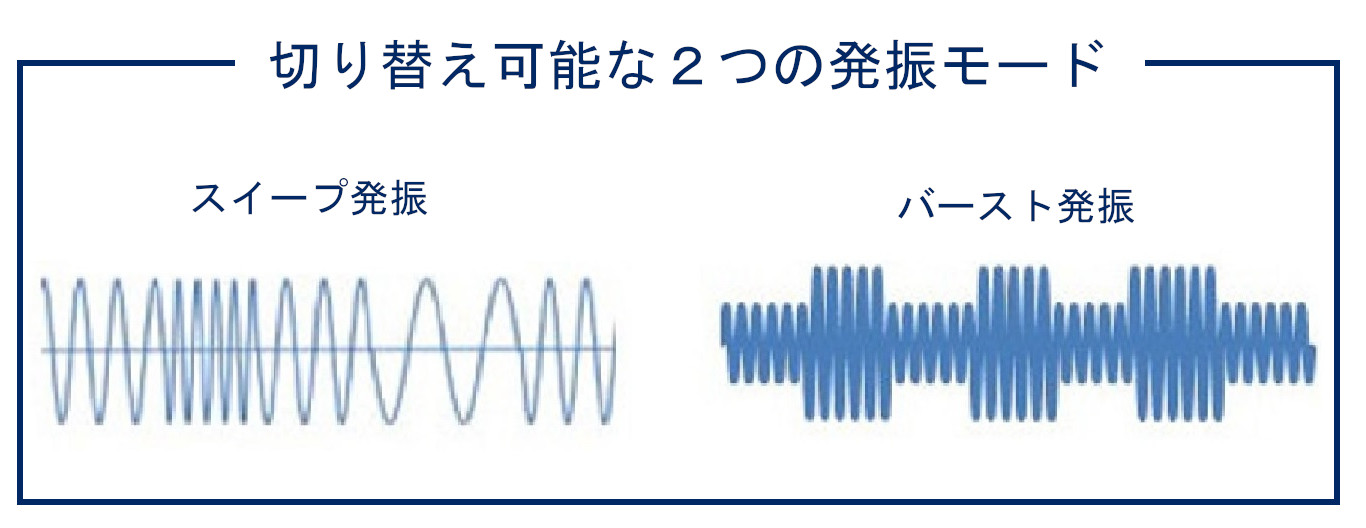

１．リアルタイム出力・発振周波数表示・タイマー表示機能標準搭載 ２．スイープ発振、バースト（出力変動）発振機能標準搭載 ３．外部入出力機能 ・0-10VDCを入力することにより、10～100%の出力可変が可能（ただし、出力20%以上での使用を推奨） ・以下の警報出力を有する：１．出力下限、２．振動子短絡、３．振動子の異常 ・RS422通信機能
振動子の種類 (必須で選択)
この製品は、以下の4つの振動子から１つ選択していただき使用可能になります。
各、振動子の特徴は以下のリンクからご確認ください。
製品仕様SPEC
| 発振器/形式 | ADVANTAGE-3 | |||||
|---|---|---|---|---|---|---|
| 出力 | 300W～1200W | |||||
| 周波数 | 28KHz,40KHz | |||||
| 周波数と出力 | 出力（W） | |||||
| 28KHz | 300 | 400 | 600 | 900 | 1000 | 1200 |
| 40KHz | 300 | 400 | 600 | 900 | 1000 | 1200 |
| サイズ | W320XD405XH130 | |||||
| 重量 | 7.6Kg | |||||
| 発振方式 | デジタルPLL方式を用いた周波数自動追尾 (ノーマル発振、バースト発振、SWEEP発振） | |||||

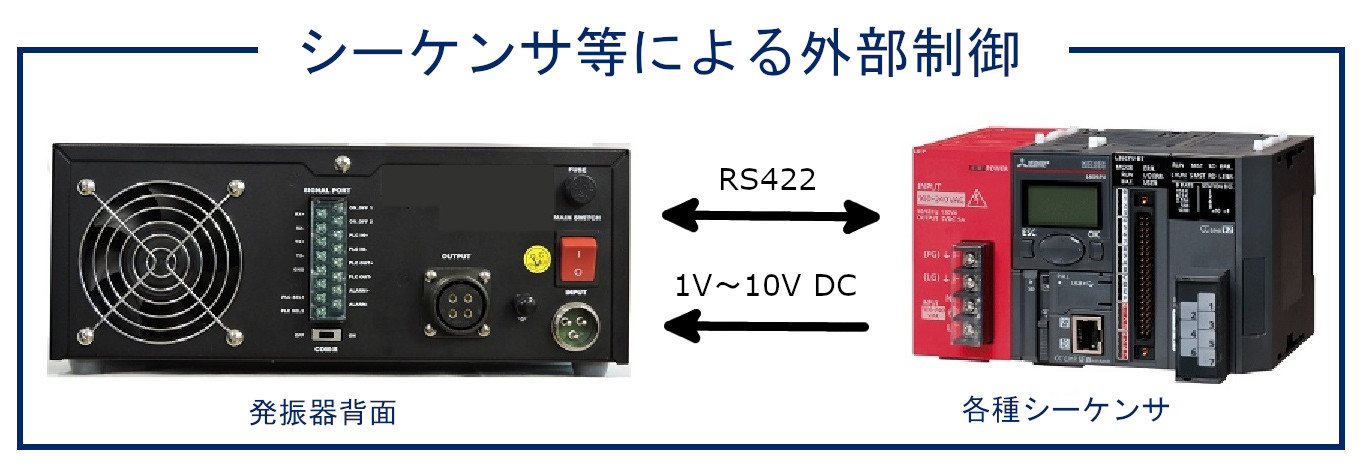

| 遠隔制御 | RS422端子付き （ON/OFF, DC1V～10V入力で出力を無段階可変、他） | |||||
| アラーム | アラーム設定可能、アラーム作動時のリレー外部接点搭載 | |||||
| 出力可変 | ボリュームツマミで20%～100%設定可能、DC電圧入力で外部から無段階で出力可変調整 | |||||
| タイマー | フロントパネルのツマミで、タイマーを0秒～999分まで秒刻みで設定可能。デジタルでカウントダウン表示 | |||||
| POWER回路素子 | 最新のIGBTモジュールを採用 | |||||
| 使用可能周囲温度 | 5℃～40℃ | |||||
| 使用可能周囲湿度 | 0 ～80% RH (但し、結露しないこと） | |||||

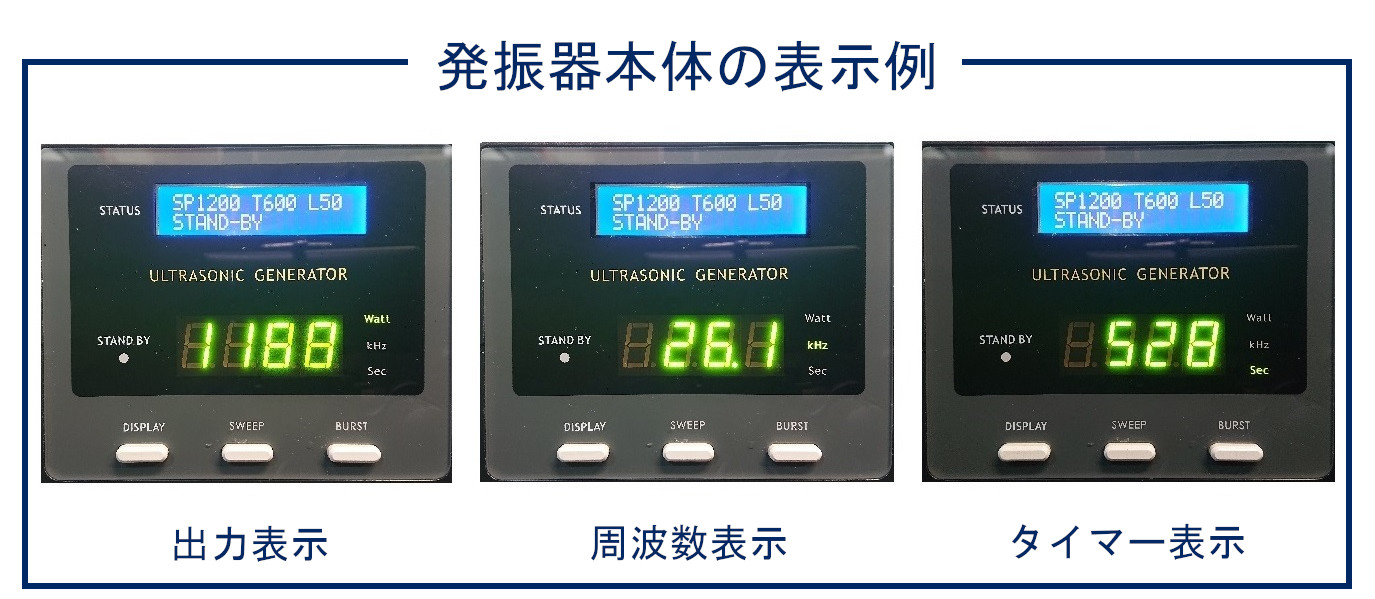

| 出力・発振周波数表示 | LED数字で、リアルタイムに出力(W)と、発振周波数(kHz)を表示。（ワットメーター、周波数カウンター搭載） | |||||
| 電源 | 単相AC200V±10％、電源周波数50Hz/60Hz | |||||
| 組合せ振動源 | 超音波投込振動子、棒状投込振動子ソノログ、超音波振動板、超音波振動板付洗浄槽 | |||||
| 保護回路 | 過電流保護回路、放熱板温度上昇保護回路、負荷短絡オープン保護回路、位相監視保護回路 | |||||
| 規格 | CEマーキング規格適合品、 50kHz未満：型式取得済（電波管理局への申請不要） | |||||
